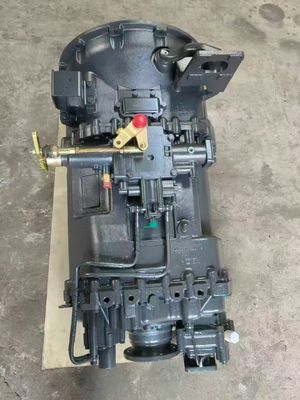

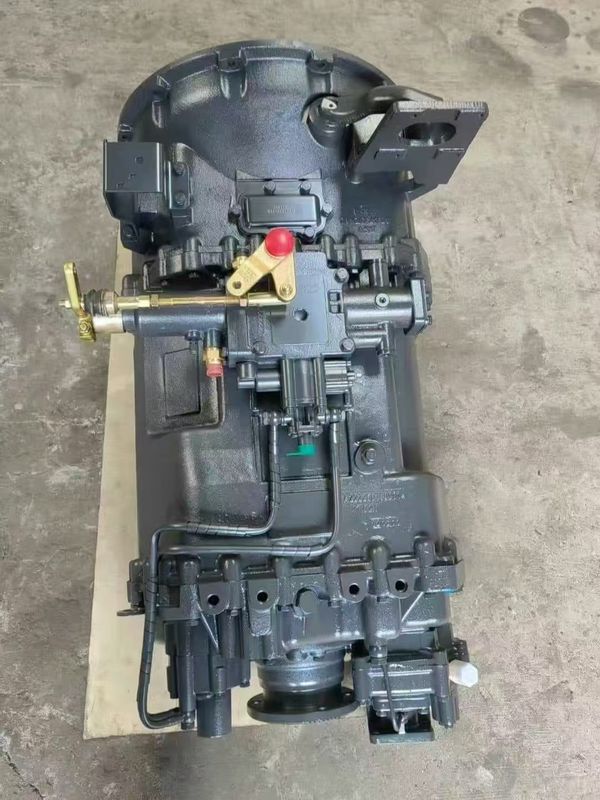

HW19710 Трансмиссия в сборе

Функция, спецификации, материалы и ключевые параметры трансмиссии HW19710

1. Функция

• Многопеременная коробка передач: HW19710 представляет собой 10-ступенчатую механическую коробку передач, предназначенную для тяжелых коммерческих транспортных средств.предлагает широкий диапазон передач для оптимизации эффективности двигателя в различных условиях вождения (e(например, путешествие по шоссе, тяжелые грузы или крутые склоны).

• Высокая мощность крутящего момента: с максимальным номинальным входным крутящим моментом 1900 Нм, он подходит для высокопроизводительных дизельных двигателей, обеспечивая надежную передачу мощности в сложных приложениях.

• Прочный дизайн:

• Главный ящик: имеет конструкцию с двумя противовосходами (или одним противовосходом в некоторых вариантах) для улучшения распределения нагрузки и уменьшения износа передач.

• Помощная коробка: использует планетарные механизмы передач для плавного перехода передач и компактной конструкции.

• Необходимые синхронизаторы: некоторые варианты включают полные синхронизаторы для более плавного переключения.

• Многогранное применение:

• Соответствующая дальность: совместима с автомобилями с номинальной мощностью 336-420 лошадиных сил.

• опциональный PTO (Power Take-Off): поддерживает вспомогательное оборудование (например, гидравлические насосы, краны) через опциональные задние блоки PTO.

2Спецификации

• Соотношение передач:

Первая передача: 14.2841:1 (или 14.36[1 в некоторых вариантах)

• Вторая передача: 10.6231:1 (или 10.66(См.

• Третья передача: 7.8711:1 (или 7.88(См.

• Четвертая передача: 5.8761:1 (или 5.82(См.

Пятая передача: 4.375:1

• 6-я передача: 3.2651:1 (или 3.28(См.

Седьмая передача: 2.4281:1 (или 2.44(См.

• 8-я передача: 1.7991:1 (или 1.80(См.

• Девятая передача: 1.3431:1 (или 1.33(См.

• 10-я передача: 1:1 (прямой привод)

• Обратно 1:13.9131:1 (или 14.01(См.

• Обратно 2: 3.181:1 (или 3.20(См.

• Вес: ~355~430 кг (различается в зависимости от конфигурации)

• Масляная емкость: 12-18 литров (в зависимости от варианта)

• Механизм переключения: ручной (несинхронизированный или синхронизированный, в зависимости от варианта)

• Расстояние между центрами основных ящиков: 155 мм

3. Материалы

• корпус коробки передач:

• Литовое железо (стандартное): обеспечивает высокую прочность и долговечность для тяжелых применений.

• Дополнительный алюминиевый сплав: уменьшает вес для повышения топливной эффективности (при необходимости).

• Редукторы и валы:

• Высокопрочная сплавная сталь: обеспечивает устойчивость к износу, усталости и высоким нагрузкам на крутящий момент.

• Точная обработка: сохраняет строгие допустимые значения для плавного включения передач и снижения шума.

• Подшипники и уплотнители:

• Высококачественные подшипники: поддерживают тяжелые нагрузки и высокие скорости вращения.

• Прочные уплотнители: предотвращают утечку масла и загрязнение.

4. Ключевые параметры

• Максимальный входный крутящий момент: 1900 Н·м

• Номинальная мощность: Подходит для двигателей с номинальной мощностью 336-420 л.с.

• Расстояние до центра: 155 мм (главный ящик)

• Тип редуктора: спиральные редукторы с выстрелом для повышения прочности

• Смазка: принудительная смазка и смазка при разливе редуктора

• Факультативные характеристики:

• Помощник по смене: уменьшает усилия по смене.

• Задняя ПТО: поддерживает дополнительные гидравлические или механические выходы.

• Алюминиевый корпус: легкий вариант для улучшения экономии топлива.

Дополнительные примечания

• Доступный вариант AMT: HW19710AL (AMT) предлагает автоматическое переключение с немного более низким номинальным крутящим моментом (1500 Н · м) и пересмотренными коэффициентами передач для улучшения экономии топлива.

• Техническое обслуживание: Регулярно менять масло и проверять его, чтобы гарантировать его долговечность.

• Соответствие: Некоторые варианты могут не соответствовать новым стандартам выбросов (например, Евро VI) и предназначены для экспорта или внедорожного использования.

Трансмиссия HW19710 разработана для надежности, эффективности и универсальности, что делает ее популярным выбором для тяжелых коммерческих транспортных средств в Китае и за его пределами.
